便攜式紅外熱成像儀優勢與用途
便攜式手持紅外熱像儀經過多年的發展，已經發展成非常輕便的現場測試設備。由于測試往往產生的溫度場差異大和現場環境復雜等因素，常用紅外熱像儀分辨率都很低、空間分辨率小、并具備紅外圖像和可見光圖像合成功能等。

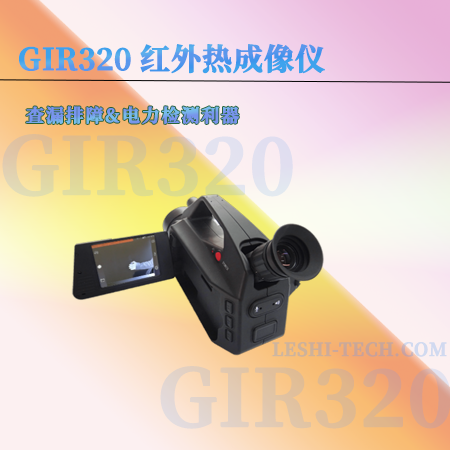

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。 北京樂氏聯創科技有限公司自主研發生產的GIR320 VOCs紅外成像氣體檢漏儀，主要應用于甲烷及其他揮發性有機化合物的檢測，采用 320 x 256 高靈敏度中波制冷紅外探測器，實現多傳感器融合，適用于工業領域，例如煉油廠、天然氣處理廠、海上油氣開采平臺、化學/化工業、生物氣體廠和發電站的VOCs氣體檢測。
GIR320采用光學氣體成像技術——OGI、氣體分子的振動與紅外吸收技術、氣體泄漏被動式紅外成像的層輻射傳輸模型技術，針對 VOCs 氣體紅外吸收譜波段的紅外探測器，使紅外熱像儀能夠?qū)θ搜鄄豢梢姷?VOCs 氣體進行成像，儀器紅外氣體成像技術具有直觀、效率高、安全的三大特點。
氣體分子中的原子與化學鍵都處于不斷的運動中，振動和轉動等運動形式都可能吸收外界能量而引起能級的躍遷，從而產生分子的振動-轉動光譜，稱為紅外吸收光譜。
中紅外包含大量氣體分子的基頻吸收帶，是實現較低氣體濃度測量的理想波段，可分成官能團區4000~1330cm-1(2.50~7.52µm)和指紋區1350~600cm-1(7.41~16.67µm)。氣體泄漏紅外成像是利用紅外探測器來成像大氣中的待檢測氣體，為了避免大氣衰減，一般選擇大氣窗口3~5μm 中波紅外和8~14μm 長波紅外波段研究氣體泄漏紅外成像檢測技術。
